usbGNSS-X20p
【Ublox X20P搭載】
全帯域高精度GNSSレシーバ
(USBドングル型)
SMAコネクタ
※納期:2〜6週間※

型番 SPA-UNT-USB-X20P
販売価格 76,780円(本体69,800円、税6,980円)
購入数

スイスの u-blox 社の
X20全帯域高精度GNSS チップ
・ u-blox ZED-X20P
を 搭載 した
・ GPS/GNSSレシーバ
です。

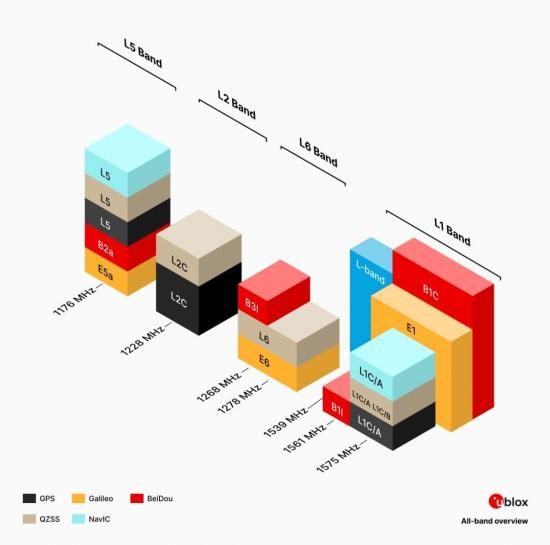

ZED-X20Pは、Lバンドを統合したオールバンド(L1/L2/L5/L6)GNSS受信機であり
現在利用可能なすべてのGNSS衛星から受信することができます。
GLONASSを除きます。

・センチメートルレベルの高精度RTK測位
・携帯基地局レベルの高精度時刻同期
アプリケーション等に最適です。

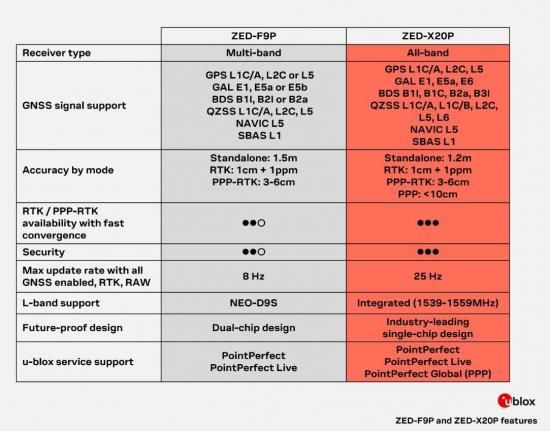

人気の高精度GNSSレシーバである
・ZED-F9P
の後継となります。

測位システムは、
GPS 衛星 (米国)
みちびき 衛星 (日本)
BeiDou 衛星 (中国)
Galileo 衛星 (欧州)
NavIC 衛星 (印度)
SBAS 衛星 (MSAS/WAAS)
に 対応しています。

RTK測位では、
・基地局( BASE )
・移動局( ROVER
の2種類のGPS/GNSSレシーバが必要ですが、
本商品は、そのいずれにも使用できます。

本商品は、USBドングル型です。
PCあるいはスマートフォン(USBホスト機能利用)に、直接、接続することができます。

SMAコネクタが2つ付いており、 1つはアンテナ用です。

本受信機を最適に使用するためには
・全帯域X20対応GNSSアンテナ
を併用して下さい。
・パッチアンテナ
・ヘリックスアンテナ
の2種類があります。

もう1つのSMAコネクタは 時刻同期用で、
タイムパルス を出力します。

電源は、USBインターフェースから取得します。
超低ノイズの3.3V電圧レギュレータおよびRFフィルターを内蔵しています。
また、バックアップスーパーキャパシタも備えているので、
GPS/GNSSレシーバのホットスタートが可能です。

標準の出力データは、NMEAです。
・Google Earth
等で利用することができます。

測位更新レートは、最大25Hz(25回/秒)です。
タイムパルスは、最大10MHz まで出力可能です。

PC用ソフトは、メーカWEBページから(無償)
スマートフォン用ソフトは、Google Playから(有償)
ダウンロードできます。

■商品コード:usbGNSS-X20p

基本仕様
測位方式
GNSSエンジン:672チャンネル【u-blox X20】

対応GNSS
・GPS:L1 C/A, L2C, L5
・QZSS(みちびき): L1C/A, L1C/B*, L2C, L5, L6
・BeiDou:B1I, B1C, B2a, B3I
・Galileo: E1B/C, E5a, E6
・NavIC: L1*, L5

DGPS
・SBAS:L1 C/A(MSAS/WAAS/EGNOS/GAGAN)

測位更新間隔
・最大25Hz

測地系:世界100以上の測地系に対応

時刻パルス
・0.25Hz~10MHz

アシスタントGNSS
・AssistNow A-GNSS service
・PointPerfect GNSS augmentation service

アンチジャミング
・CW detection
アンチスプーリング
・Advanced anti-spoofing algorithms
 and OSNMA
測位性能
感度(GNSS)
・追尾:-167dBm
・コールドスタート:-148dBm
・ホットスタート:-157dBm
・再捕捉:-160dBm

位置精度(水平、GNSS)
・RTK:0.01m + 1ppm CEP

コールドスタート時間(アルマナック、エフェメリス無し)
・27秒
エイディドスタート時間
・2秒
再捕捉時間
・2秒
外部接続
USB
・USB 2.0 Full Speed(12Mbit/s、最大)
・仮想シリアルポート

フォーマット
・NMEA0183 Ver.4.00(Ver.2.1/2.3/4.01)
・UBXバイナリー
 (Rawデータ:コードフェーズ出力可)
電源
電源
・DC5V(USB)

消費電流(u-blox X20P)
・60mA(@3V)

バックアップ電源(u-blox X20P)
・1.65〜3.6V
バックアップスーパーキャパシタ:内蔵
外形
本体(突起部除く)
・外寸:85x30x15mm(縦x横x厚さ)

・USB端子:USB-A(プラグ)

・アンテナ端子:SMA(ジャック)
・時刻パルス端子:SMA(ジャック)
環境
使用温度範囲:-40〜85℃
対応パソコン/スマートフォン
設定/テスト用プログラム
・PC:Windows 10/11
商品構成
GNSSレシーバ本体

【注1】
1.マルチHz出力では、
 PCの性能や、アプリケーションソフトの種類によっては
 データを全て取得できずに異常状態となることがあります。
