standGNSS-M9n
【Ublox M9N搭載】
スタンド型GPS/GNSSレシーバ
4GNSS同時測位
USB-C<BR>※即納※

型番 SPA-UNT-STD-M9N-BLK
販売価格 28,380円(本体25,800円、税2,580円)
購入数

スイスの u-blox 社製
最新鋭 GNSSチップ
・ NEO-M9N
を 搭載 した
スタンド型 GPS/GNSSレシーバ
です。

GPS 衛星 (米国)
GLONASS 衛星 (ロシア)
BeiDou 衛星 (中国)
Galileo 衛星 (欧州)
の4つのGNSSについて 同時受信・同時測位 が可能です。

もちろん
みちびき 衛星 (日本)
SBAS 衛星 (MSAS/WAAS)
にも 対応しています。

高感度であり、しかも高速追従性についてすぐれているため、
UAV:Unmanned Aerial Vehicle(無人航空機)
FPV:First Person View(一人称視点)
用アプリケーションに最適です。

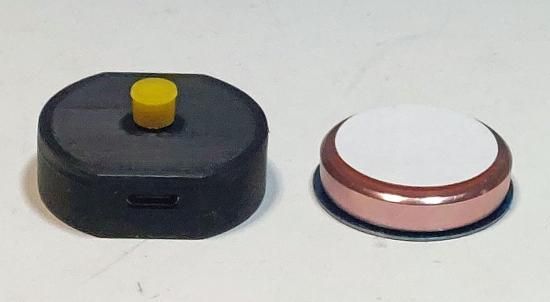

スタンド型であり、
マグネットベース
が添付されています。
従って、本商品の底面に上記ベースを取り付けて、
・マグネット取付
あるいは、添付の両面テープで
・テープ取付
ができます。

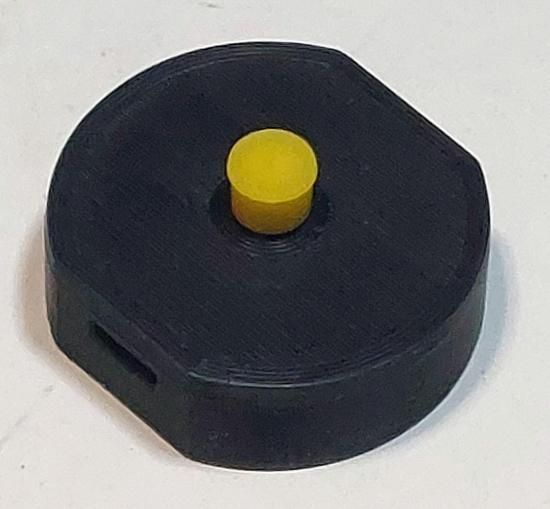

上部には、SMA端子があり、

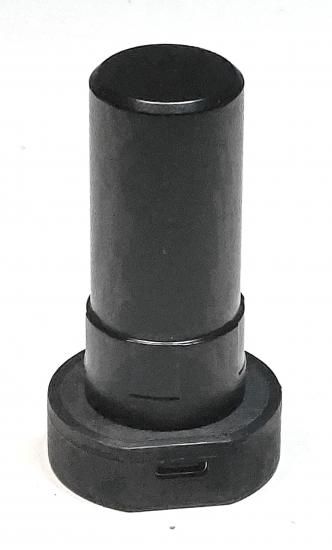

・ヘリックス型GNSSアンテナ
を、直接接続することが可能です。

PCとの接続は、
USB-C
で行います。
電源もこのケーブルから供給します。

このような形で、手軽に
・GNSSスマートアンテナ
を実現することができます。

標準の出力データは、NMEAです。
・Google Earth
等で利用することができます。

測位更新レートは、4GNSS並列測位においても
最大25Hz(25回/秒) のパフォーマンスを達成しています。

PC用ソフトは、メーカWEBページから(無償)
スマートフォン用ソフトは、Google Playから(有償)
ダウンロードできます。

・商品番号:SPA-UNT-STD-M9N-BLK
基本仕様
測位方式
GNSSエンジン:92チャンネル【u-blox M9】

対応GNSS
・GPS:L1 C/A
・QZSS(みちびき):L1 C/A/S
・GLONASS:L1OF
・BeiDou:B1l
・Galileo:E1B/C

DGPS
・SBAS:L1 C/A(MSAS/WAAS/EGNOS/GAGAN)

測位更新間隔
・最大25Hz(4GNSS並列測位)

測地系:世界100以上の測地系に対応

アシスタントGNSS
・AssistNow Online
・AssistNow Offline(〜35日)
・AssistNow Autonomous(〜6日)
アンチジャミング
・RF interference and jamming detection and reporting;
 Active GNSS in-band filtering

スーパーキャパシター内蔵
測位性能
感度(GPS+GLONASS+BeiDou+GALILEO)
・追尾:-167dBm
・コールドスタート:-148dBm
・ホットスタート:-159dBm
・再捕捉:-160dBm

位置精度(CEP、50%)
・GPS:2.0m
・GLONASS:4.0m
・BeiDou:3.0m

速度精度:0.05m/s(50%確率、@30m/s)
動的精度
・方位:0.3度

最高速度:500m/s
最大加速度:<4g
最大高度:80,000m

初期測位時間
・GPS
 コールドスタート(アルマナック、エフェメリス無し):29秒
 ホットスタート(全データ有り):2秒
 エイディドスタート:2秒
 再捕捉時間:2秒
・GLONASS
 コールドスタート(アルマナック、エフェメリス無し):27秒
 ホットスタート(全データ有り):2秒
 エイディドスタート:2秒
 再捕捉時間:2秒
・BeiDou
 コールドスタート(アルマナック、エフェメリス無し):32秒
 ホットスタート(全データ有り):2秒
 エイディドスタート:2秒
 再捕捉時間:2秒
外部接続
USB
・USB 2.0 Full Speed(12Mbit/s、最大)
シリアル:UART

フォーマット
・NMEA0183 Ver.4.10
・UBXバイナリー
・RTCM3.3
電源
電源
・USB-C

消費電流(本体)
・測位
 50mA(4GNSS、@3V)
 43mA(2GNSS、@3V)
・追尾
 36mA(4GNSS、@3V)
 32mA(2GNSS、@3V)

バックアップ:スーパーキャパシター内蔵(Hot Start可)
外形
本体(突起部除く)
・外寸:40φx12xmm(横x縦x厚さ)
・質量:15g
・USB端子:USB-C
・アンテナ端子:SMA(ジャック)

マグネットベース
・外寸:31φx9xmm(横x縦x厚さ)
環境
使用温度範囲:-40〜85℃
対応パソコン/スマートフォン
設定/テスト用プログラム
・PC:Windows10/11
・Android:7/8/9
商品構成
GPS/GNSSレシーバ本体
「 マグネットベース

【注1】
1.マルチHz出力では、
 PCの性能や、アプリケーションソフトの種類によっては
 データを全て取得できずに異常状態となることがあります。
2.NEO-M9Nは、1PPSを生成しますが、
 本商品のUSBインターフェースには
 出力されません。
