ANN-MB2【全帯域X20対応GNSSアンテナ】Ublox社製（5mケーブル→SMAコネクタ付）※納期：2〜3週間※

型番 ANT-UBX-ANN-MB2
販売価格 20,680円(本体18,800円、税1,880円)
購入数

スイスの u-blox社製 全帯域対応の
高精度測位用GPS/GNSSアンテナです。

・ GPS (米国)
・ BeiDou ( 北斗 、中国)
・ Galileo (欧州)
・ SBAS ( MSAS/WAAS 、衛星によるDGPS )
・ QZSS ( みちびき 、日本)
の各衛星に対応しています。

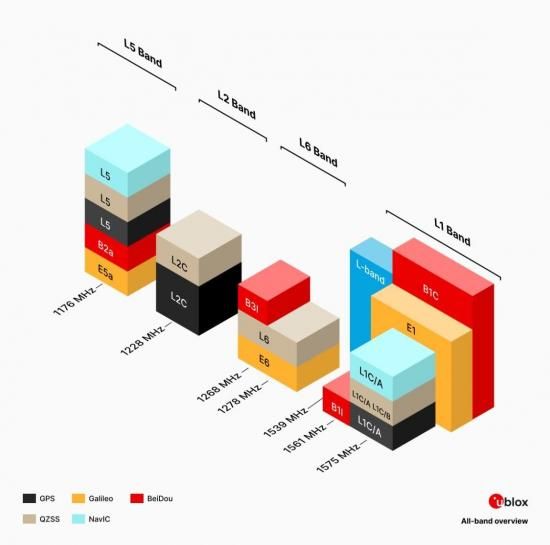

・L1周波数帯
だけでなく、
・L2/L5/L6周波数帯
を統合した、 オールバンド型なので、
利用可能なすべてのGPS/GNSS衛星から
測位データを受信することができます。

u-blox社の
・X20全帯域高精度GNSSプラットフォーム
製品の1つであり、
・高精度RTK測位
・高精度時刻同期
用のGNSSアンテナとして最適です。

ublox X20プラットフォーム
https://gpspro.shop-pro.jp/?mode=grp&gid=3144696
といった、高精度GNSSレシーバとベストマッチし
GNSSレシーバの持つ能力を最大限に引き出すことが出来ます。

底面には、マグネットが内蔵されています。
5mのアンテナケーブルの先には
・SMAコネクタ
が付いています。

電源電圧は、
DC3V〜DC5V に対応しています。

■商品名
ANN-MB2
L1/L2/L5/L6/E6/B3/L all-band high precision GNSS antenna

■メーカ
メーカ名：UBlox社
メーカ型番：ANN-MB2-00

基本仕様
アンテナタイプ
パッチアンテナ

対応GNSS
・GPS/QZSS(みちびき)
・Galileo
・BeiDou
・SBAS(MSAS, WAAS)

受信周波数帯
・L1 Band：1535 - 1602 MHz
・L5/L2/L6/E6/B3 Band：1166 - 1285 MHz
受信特性
利得：31dB(@5V、最大)
インピーダンス：50Ω

VSWR(LNA出力)：2.0(最大)
電源
入力電圧：DC3.0〜5.0V

消費電流：15mA(@5V、標準)
※同軸アンテナケーブルから給電
外形
本体
・外寸：108.5 x 92.9 x 24.7mm
・質量：260g

取付
・マグネット(底面)

アンテナケーブル
・長さ：5m
・コネクタ：SMA
使用環境
動作温度：-40〜85℃

防塵・防水：IP67

RoHS：対応
商品構成
GNSSアンテナ
※アンテナケーブル(5m、SMAコネクタ)付き

【注1】
1.本商品は、
　GLONASS（ロシア）には、対応しておりません。
2.GPS/GNSSアンテナは、
　GPS/GNSSレシーバと強い相性があります。
　利用するGPS/GNSSレシーバについては、
　事前に充分ご検討下さい。
3.使用するGPSレシーバがGNSS対応でない場合は、
　本アンテナを用いてもGNSS測位は行いません。
4.電源を
　・ショート
　・過剰電圧・電流入力
　・正負を逆入力
　した場合は、本商品が破損することがあります。
　この場合の故障は、保証の対象とはなりませんので
　ご注意下さい。
5.本商品の保証は、
　・初期不良のみ
　となっています。
　事前の商品検査には、
　万全を期すよう努力しておりますが
　万一、不具合が発見された場合は、
　商品到着後一週間以内に、
　弊社宛にご連絡下さい。
6.本商品のアンテナケーブルは、延長することができません。
　長いケーブルをご希望の場合は、ご相談ください。
