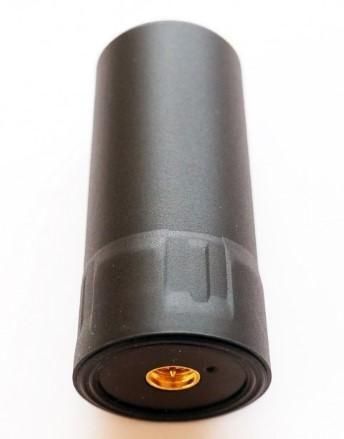

HelixGNSS-MB2
【全帯域X20対応GNSSアンテナ】
ヘリカル型製
(→SMAコネクタ)
※納期:2〜6週間※

型番 ANT-SPA-GNHLX-MB2
販売価格 38,280円(本体34,800円、税3,480円)
購入数

ヘリカル型全帯域X20対応マルチバンドGNSSアンテナ です。

・ GPS (米国)
・ GNSS (ロシア)
・ BeiDou ( 北斗 、中国)
・ Galileo (欧州)
・ SBAS ( MSAS/WAAS 、衛星によるDGPS )
・ QZSS ( みちびき 、日本)
の各衛星に対応しています。

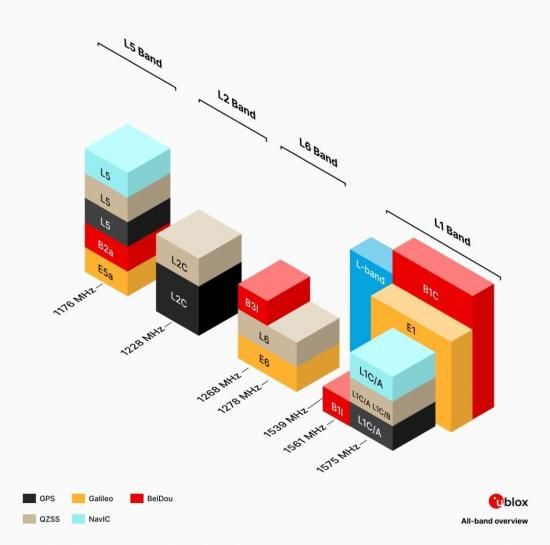

・L1周波数帯
だけでなく、
・L2/L5/L6周波数帯
を統合した、 オールバンド型なので、
利用可能なすべてのGPS/GNSS衛星から
測位データを受信することができます。

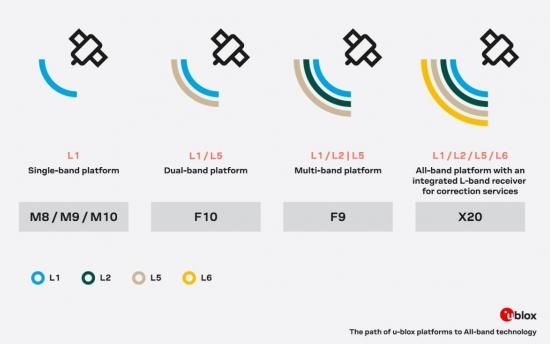

u-blox社の
・X20全帯域高精度GNSSプラットフォーム
製品の1つであり、
・高精度RTK測位
・高精度時刻同期
用のGNSSアンテナとして最適です。

・GNSS-F9P
・GNSS-F9T
・GNSS-F9T-10B
といった、高精度GNSSレシーバとベストマッチし
GNSSレシーバの持つ能力を最大限に引き出すことが出来ます。

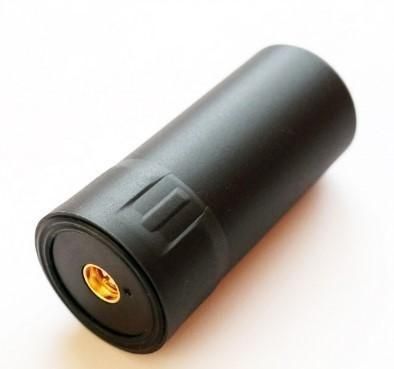

底面が、SMAコネクタになっているので
・USBドングル型GPS/GNSSレシーバ
・ボード型GPS/GNSSレシーバ
・スタンド型GPS/GNSSレシーバ
等に直付けすることができます。

電源電圧は、
DC3.3V〜DC12V に対応しています。
基本仕様
アンテナタイプ
クワッドヘリックスアンテナ

対応GNSS
・GPS/QZSS(みちびき)
・GLONASS
・Galileo
・BeiDou
・SBAS(MSAS, WAAS)

受信周波数帯
・L1 Band:1535 - 1602 MHz
・L5/L2/E6/B3 Band:1166 - 1285 MHz
受信特性
インピーダンス:50Ω

VSWR(LNA出力):2.0(最大)
電源
入力電圧:DC3.3〜12.0V

消費電流:50mA(@5V、標準)
※同軸コネクタから給電
外形
本体
・外寸:27.5φ x 59mm
・質量:17g
取付
・コネクタ:SMA
使用環境
防塵・防水:IP67
商品構成
GNSSアンテナ

【注1】
1. ボード型GPS/GNSSレシーバ に直付けする際は、
 GPS/GNSSレシーバからの ノイズの干渉が無いよう
 シールドを充分行うようにしてください。
 ※ノイズの影響で、受信できなくなる場合があります。
2.GPS/GNSSアンテナは、
 GPS/GNSSレシーバと強い相性があります。
 利用するGPS/GNSSレシーバについては、
 事前に充分ご検討下さい。
3.使用するGPSレシーバがGNSS対応でない場合は、
 本アンテナを用いてもGNSS測位は行いません。
4.使用するGPSレシーバがGNSS対応でない場合は、
 本アンテナを用いてもGNSS測位は行いません
5.電源を
 ・ショート
 ・過剰電圧・電流入力
 ・正負を逆入力

した場合は、本商品が破損することがあります。
 この場合の故障は、保証の対象とはなりませんので
 ご注意下さい。
6.本商品の保証は、
 ・初期不良のみ

となっています。
 事前の商品検査には、
 万全を期すよう努力しておりますが
 万一、不具合が発見された場合は、
 商品到着後一週間以内に、
 弊社宛にご連絡下さい。
