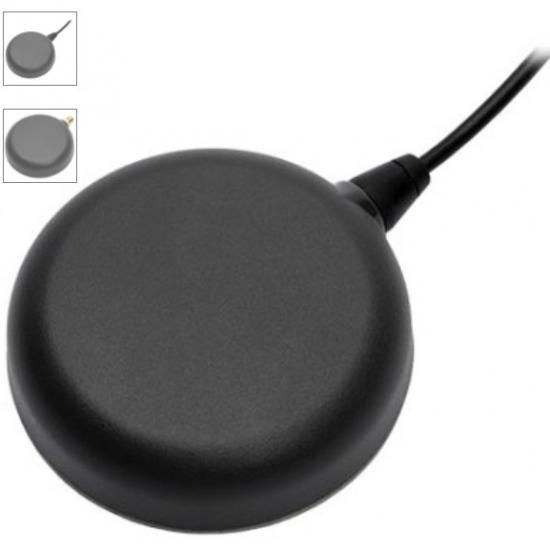

TW2710【GPS/GLONASS】
TWI社製
GPS/GNSSアンテナ
→TNCコネクタ
※即納※(在庫限り)

型番 ANT-TWI-2710-GN50
販売価格 26,180円(本体23,800円、税2,380円)
購入数

カナダ
Tallysman Wireless (タリスマン・ワイヤレス) 社製
・ GNSSアンテナ
です。

・ 米国 GPS衛星
・ ロシア GLONASS衛星
・ 中国 BeiDou(北斗)衛星
・ 欧州 Gallileo衛星

・ L1 周波数帯
に対応しています。

ケーブル長は5mあり、底面にマグネットを備えた
車載用
・ GNSSアンテナ
です。


■商品名
TW2710:GNSS Antenna

■メーカ型番
33−2710−00−5000

■メーカ
メーカ名:Tallysman(タリスマン・ワイヤレス)社


基本仕様
対応周波数帯
GPS:L1
GLONASS:G1
BeiDou(北斗):B1
Gallileo:E1

SBAS(MSAS, WAAS)

1559〜1606MHz

受信特性
利得:28dB(最小)
抵抗:50Ω
軸比:≦2(標準値), 2.5(最大)

電源
入力電圧:2.5〜16VDC

消費電流(@85℃)
・15mA(標準値), 22mA(最大)
※同軸アンテナケーブルから給電

外形
コネクタ:SMA

外寸
・57φx15mm(直径x高さ)
質量:110g

ケーブル長:5m

取付:マグネット

使用環境
動作温度:-40〜85℃

振動(3軸)
・スイープ:15分
・10〜200Hzスイープ:3G
衝撃
・垂直方法:50G
・水平方向:30G

防塵・防水: IP67

法令
・RoHS
・RED

商品構成
GPSアンテナ


【注1】
1.以下の部品の組合せには、詳細な適合条件があります。
 接続には、充分にご注意下さい。
 ・GPSレシーバ
 ・GPSアンテナ
2.本商品のケーブルは、延長できません
 延長希望の方は、ご相談ください。
3.本商品の受信性能を最大限に引き出すためには、
 100x100mm程度のグランド面が必要です。
