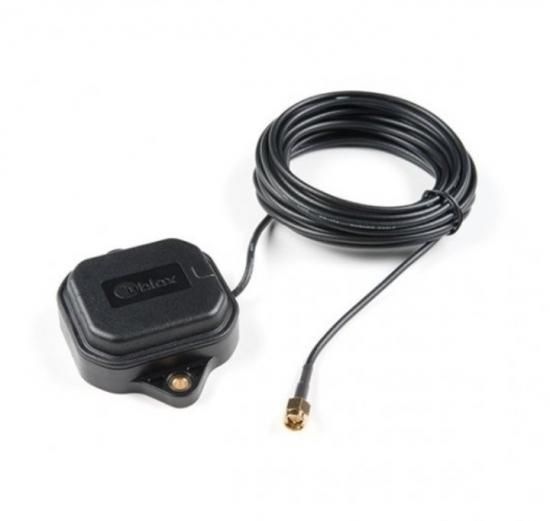

ANN-MB1
【L1/L5対応マルチバンド】
Ublox社製
GPS/GNSSアンテナ
(→SMAコネクタ)
※即納※

型番 ANT-UBX-ANN-MB1GM
販売価格 23,980円(本体21,800円、税2,180円)
スイスの u-blox社製
高精度測位用GPS/GNSSアンテナです。

・ GPS (米国)
・ GNSS (ロシア)
・ BeiDou ( 北斗 、中国)
・ Galileo (欧州)
・ SBAS ( MSAS/WAAS 、衛星によるDGPS )
・ QZSS ( みちびき 、日本)
の各衛星 から受信します。

また、
・L1周波数帯
だけでなく、
L5 /E5a/B2a/NavIc周波数帯
に対応したマルチバンド型なので
RTK (Real Time Kinematic)GPS/GNSSレシーバ
用のアンテナとして最適です。

底面には、マグネットが内蔵されています。
5mのアンテナケーブルの先には
・SMAコネクタ
が付いています。

電源電圧は、
DC3V〜DC5V に対応しています。

■商品名
ANN-MB1
Multi-band, high precision GNSS antennas

■メーカ
メーカ名:UBlox社
メーカ型番:ANN-MB1-00

基本仕様
アンテナタイプ
パッチアンテナ

対応GNSS
・GPS/QZSS(みちびき)
・GLONASS
・Galileo
・BeiDou
・SBAS(MSAS, WAAS)

受信周波数帯
・L1 Band:1559 - 1606 MHz
・L1/L5/E5a/B2a/NavIC Band:1164 - 1188 MHz
受信特性
利得:29dB±3.0dB(@5V、最大)
インピーダンス:50Ω

VSWR(LNA出力):2.0(最大)
電源
入力電圧:DC3.0〜5.0V

消費電流:15mA(@5V、標準)
※同軸アンテナケーブルから給電
外形
本体
・外寸:60 x 82 x 22.5mm
・質量:164g

取付
・マグネット(底面)

アンテナケーブル
・長さ:5m
・コネクタ:SMA
使用環境
動作温度:-40〜85℃

防塵・防水:IP67
RoHS:対応
商品構成
GNSSアンテナ
※アンテナケーブル(5m、SMAコネクタ)付き

【注1】
1.GPS/GNSSアンテナは、
 GPS/GNSSレシーバと強い相性があります。
 利用するGPS/GNSSレシーバについては、
 事前に充分ご検討下さい。
2.使用するGPSレシーバがGNSS対応でない場合は、
 本アンテナを用いてもGNSS測位は行いません。
3.本商品は、
 100x100mm程度のグランド面 (例:鉄板)があることを
 前提としています。
 この環境が無い場合は、
 受信感度が低下することがあります。
4.電源を
 ・ショート
 ・過剰電圧・電流入力
 ・正負を逆入力

した場合は、本商品が破損することがあります。
 この場合の故障は、保証の対象とはなりませんので
 ご注意下さい。
5.本商品の保証は、
 ・初期不良のみ

となっています。
 事前の商品検査には、
 万全を期すよう努力しておりますが
 万一、不具合が発見された場合は、
 商品到着後一週間以内に、
 弊社宛にご連絡下さい。
6.本商品のアンテナケーブルは、延長することができません。
