BoardGNSS-M8t
【Ublox M8T搭載】
ボード型GPS/GNSSレシーバ
(RTK用ROWデータ出力)
SMAコネクタ
※納期:2〜6週間※

型番 SPA-UNT-BRD-M8T
販売価格 18,500円(税込19,980円)
購入数

スイスの u-blox社製 高精度 GPS/GNSSチップ
・ u-blox M8T
を 搭載 した、 組込用GPS/GNSSレシーバです。

・GPS/GNSSチップ
・インターフェース
・SMA アンテナコネクタ
を、1枚のボードにコンパクトにまとめました。

u-blox M8T は、
GPS 衛星 (米国)
GLONASS 衛星 (ロシア)
みちびき 衛星 (QZSS、日本)
の他
BeiDou 衛星 (中国)
にも 対応しています。

72チャンネルの測位エンジンで、
各 GNSSシステム単独 の他
・ GPS(QZSS)+GLONASS
・ GPS(QZSS)+BeiDou
といったように
複数のGNSSを組み合わせて 並列GNSS測位 を行うことができます。

もちろん、 SBAS
(衛星によるDGPS、日本では MSAS 、 米国では WAAS )
測位も可能です。

測位更新レートは、
並列GNSS受信で 1秒間に最大4回 ( 4Hz ) まで、
単独GNSS受信では 1秒間に最大10回 ( 10Hz ) という、
高速処理を実現しました。

また、 u-blox M8T は、
UTC (世界協定時) に同期した
最高 10Hz の高精度時刻パルスを出力するため、
時刻同期用レシーバ としても使用することができます。

その上、 RTK (Real Time Kinematic GPS)に利用できる、
ROWデータ を出力します。

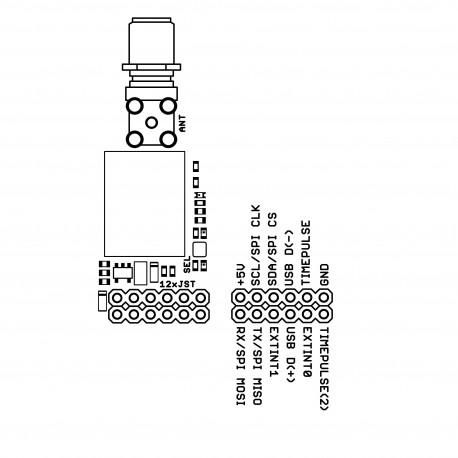

本商品は、 u-blox M8T をモジュール化した
・NEO-M8T
を使用しています。

従って
・USBポート
・UART(シリアルIO、Tx,Rx)ポート
や、
・タイムパルス用LED
・設定保存用フラッシュメモリ
・ホットスタート用バッテリ
を備えており、
組み込み用GPS/GNSSレシーバとして
すぐにご利用になることができます。

アンテナは、以下からお選び下さい。
・ 高精度測位用GNSSアンテナ(→SMAコネクタ)

・ ドライバー
・ 設定用プログラム
は、 メーカWEBページ からダウンロード可能です。
Windows 10 /8/7/Vista
で動作します。

■商品名: BoardGNSS-M8T

基本仕様
測位方式
GNSSエンジン:72チャンネル【u-blox M8T】

受信周波数帯
・GPS/QZSS(みちびき):L1 C/A
・GLONASS:L1OF
・BeiDou:B1

DGPS
・SBAS:L1 C/A(MSAS/WAAS/EGNOSS)

測位更新間隔
・単一GNSS(例:GPSだけ):最大10Hz
・並列GNSS(例:GPS+GLONASS):最大4Hz

測地系:世界100以上の測地系に対応

タイムパルス:1Hz(1PPS)〜10Hz出力

アシスタントGNSS
・AssistNow Online
・AssistNow Online(〜35日)
・AssistNow Autonomous(〜6日)
・OMA SUPL & 3GPP compliant

アンチジャミング
・Active CW detection and removal
・Extra onboard SAW band pass filter Online
測位性能
感度
・追尾:
-167dBm(GPS+GLONASS)、-165dBm(GPS+BeiDou)、-166dBm(GPS)
・コールドスタート:-148dBm
・ホットスタート:-156dBm
・再捕捉:-160dBm

位置精度(水平)
・単独測位:2.5m(CEP、50%)
・SBAS測位:2.0m(CEP、50%)

速度精度:0.05m/s(50%確率、@30m/s)
方位精度:0.3度(50%確率、@30m/s)

タイムパルス(1PPS精度):20ns

最高速度:500m/s
最大加速度:<4g
最大高度:50000m

コールドスタート時間(アルマナック、エフェメリス無し)
・26秒(GPS+GLONASS)、27秒(GPS+BeiDou)、29秒(GPS)
エイディドスタート時間
・2秒
ホットスタート時間(全データ有り)
・<1秒
外部インターフェース
USB
・USB 2.0 Full Speed(12Mbit/s、最大)

シリアル:UART
・通信速度:〜57600BPS

フォーマット
・NMEA0183 Ver.4.00(Ver.2.3/Ver.4.01)
・UBXバイナリー
・ROWデータ
 測位データ:GPS/GLONASS/BeiDou,SBAS/QZSS
   (Carrier phase; Code phase+Pseudorange; Doppler)
 メッセージ:GPS/GLONASS/BeiDou,SBAS/QZSS L1S
   IMES basons(50/250bps auot-band)

タイムパルス
・1Hz〜10Hz
電源
電源
・DC2.7〜3.6V

バックアップ電源
・1.4〜3.6V
外形
本体(突起部除く)
・外寸:40x18mm
・質量:8.1g

・アンテナ端子:SMA
環境
使用温度範囲:-40〜85℃
対応パソコン
設定/テスト用プログラム
・Windows10
・Windows8
・Windows7
・WindowsVista
商品構成
GPS/GNSSレシーバボード本体
ドキュメント(英語)

【注1】
1.本商品は、組込部品ですので、単体ではご使用になれません。
2.保証は、初期不具合のみの対応となります。
 商品到着時に異常がある場合は、1週間以内に弊社宛まで
 ご連絡ください。それ以降につきましては、
 弊社では対応できませんので、ご注意ください。
3.ご購入後の組込方法やご利用方法につきましては、
 弊社では、原則としてサポートしかねますので
 ご了承ください。
